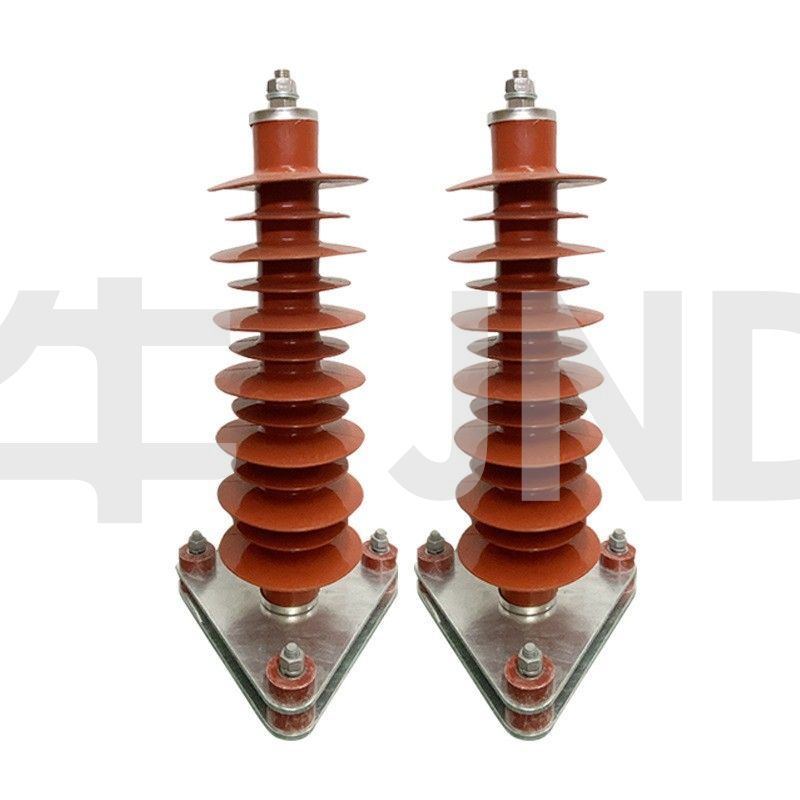

35kv避雷器，51/134，54/134
产品描述
产品参数：
| 电压等级Voltage class | 使用场所Service scope | 系统标称电压（kv)有效值Virtual value of nominal system voltage (kV) | 避雷器国标型号 Chinese standard arrester model | 避雷器 额定电压 (kV)有效值 Virtual value of arrester rated voltage (kV) | 无间隙避雷器Gapless arrester | 有间隙避雷器Gapped arrester | 残压(kV)峰值(不大于） Peak value of residual voltage (kV) (no larger than) | 2000us 方波通流容量(A)2000 us square wave flow capacity (A) | 4/10大电流耐受能力(KA)4/10 high current compression capacity (KA) | ||||||
| 持续运行电压 (kV) 有效值 Virtual value of continuous voltage (kV) | 直流1mA 参考电压 (kV)不小于 D.C. 1mA reference voltage(kv) is no less than | 0.75倍直流参考电压下最大漏流（uA）MAX.leakage (uA)under 0.75 times Of D.C.reference voltage | 工频放电电压有效值 不小于 Virtual value of P.F. discharge voltage（kV）is no less than | 1.2/50 冲击放电 电压(kV)峰不大于Peak value of 1.2/50 impulse discharge voltage (kV) is no larger than | 最大电导电流(uA)max.Conduction current (uA) | 8/20 雷电冲击 电流下 8/20 under the lighting current impulse | 30/60操作冲击 电流下 30/60 under switching current impulse | 1/4陡坡冲击电流下1/4 under steep current impulse | |||||||
| 35kV | 电站型 power model | 35 | YH5WZ-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 |
| 35 | YH5WZ-42/134 | 42 | 23.4 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | ||
| 35 | YH5CZ-42/124 | 42 | - | - | - | 80 | 124 | 20 | 124 | 100 | 143 | 400 | 65 | ||
| 电容型 capacitor model | 35 | YH5WR-84/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 105 | - | 400 | 65 | |
| 35 | YH5WR-42/134 | 42 | 23.4 | 73 | 50 | - | - | - | 134 | 105 | - | 400 | 65 | ||
| 35 | YH5CR-42/124 | 42 | - | - | _ | 80 | 124 | 20 | 124 | 100 | - | 400 | 65 | ||
| 线路型 Line-type | 35 | YH5WX-51/134 | 51 | 40.8 | 73 | 50 | - | - | - | 134 | 114 | 154 | 400 | 65 | |
| 35 | YH5WX-54/150 | 54 | 43.2 | 77 | 50 | - | - | - | 150 | 128 | 169 | 400 | 65 | ||
| 35 | YH5CX-42/120 | 42 | - | - | - | 80 | 120 | 20 | 120 | 100 | 138 | 400 | 65 | ||
| 35 | YH5CX-42/150 | 42 | - | - | - | 80 | 150 | 20 | 150 | 128 | 169 | 400 | 65 | ||
| 中型点型 neutral point model | 35 | YH1.5W-30/80 | 30 | 24 | 44 | 50 | - | - | - | 80 | 67.5 | - | 400 | 65 | |
性能特点：
产品严格依据GB,IEC,IEEE等标准
通过KEMA,CEPRI,XIHARI等试验报告
具有优质的非线性伏安特性。
结构简单，无间隙，体积小，重量轻。
动作响应快，保护性能好。
通流容量大。
无续流，能耐受多重雷电过电压或操作过电压。
耐污秽性能好。
